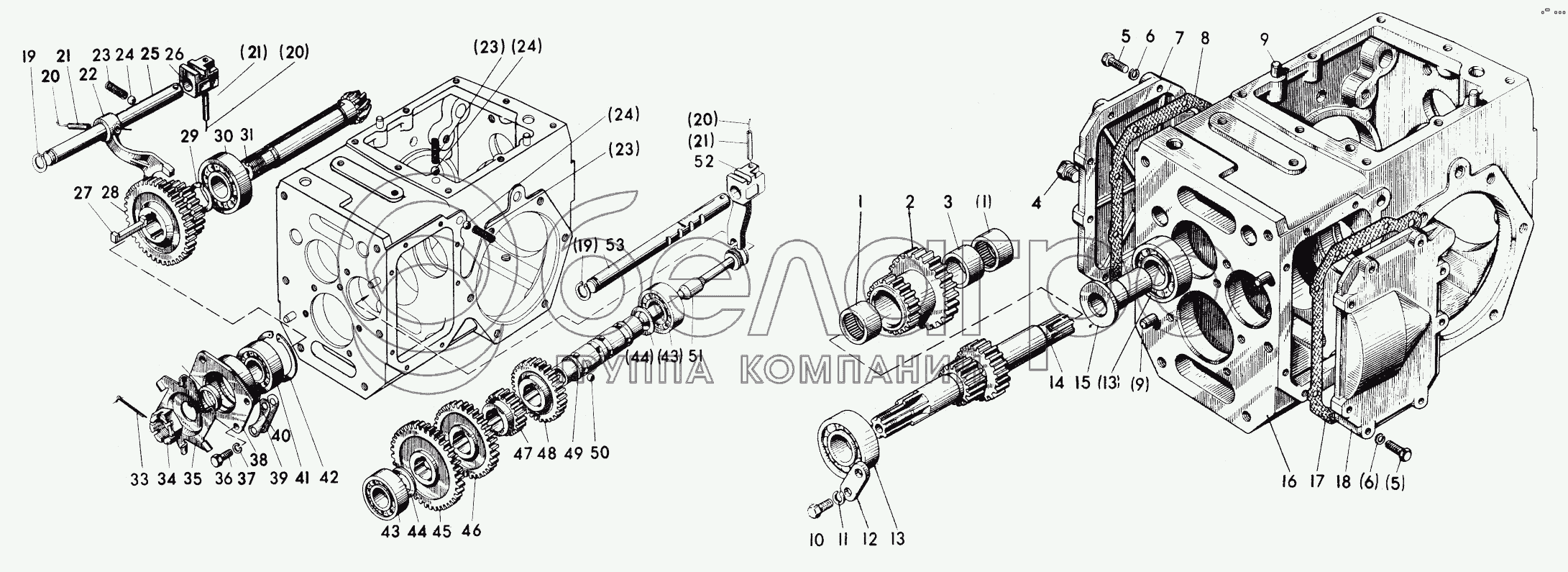

Каталог запасных частей к технике: МТЗ Беларус-08Н (09Н). 05-1701. Коробка передач
n/4.gif)
1
1
2
3
4
5
5
6
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
19
20
20
20
21
21
21
22
23
23
23
24
24
24
25
26
27
28
29
30
31
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Количество деталей в узле | Фото | Ссылка на товар | Наличие | Цена | К покупке | |
|---|---|---|---|---|---|---|---|---|---|
| 05-1701010 | 05-1701010 | Коробка передач | 1 | --- | Под заказ | Нет на складе | |||
| 1 | ГОСТ4060-78 | Подшипник 942/40 | 2 | --- | Под заказ | Нет на складе | |||
| 2 | 05-1701220 | Колесо зубчатое | --- |  |
Ссылка на карточку детали | Под заказ | 22 952 тнг. | ||
| 2 | 05-1701222 | Колесо зубчатое | 1 |  |
Ссылка на карточку детали | Под заказ | 19 993 тнг. | ||
| 3 | 05-1701224 | Кольцо | 1 |  |
Ссылка на карточку детали | Под заказ | 299 тнг. | ||
| 4 | ПробкаКГ1/8dm | Пробка КГ 1/8dm | 1 | --- | Под заказ | Нет на складе | |||
| 5 | БолтМ6-6gх25.88.35.019 | Болт | 15 | --- | Под заказ | Нет на складе | |||
| 6 | Шайба6Т | Шайба | 15 | --- | Под заказ | Нет на складе | |||
| 7 | 05-1701011 | Крышка | 1 | --- | Под заказ | Нет на складе | |||
| 8 | 05-1701014 | Прокладка | 1 |  |
Ссылка на карточку детали | Под заказ | 187 тнг. | ||
| 9 | Штифт8h8х16 | Штифт | 4 | --- | Под заказ | Нет на складе | |||
| 10 | БолтМ8-6gх20.88.35.019 | Болт | 2 | --- | Под заказ | Нет на складе | |||
| 11 | Шайба8Т | Шайба 8Т | 2 | --- | Под заказ | Нет на складе | |||
| 12 | 05-1701374 | Пластина | 1 |  |
Ссылка на карточку детали | Под заказ | 818 тнг. | ||
| 13 | 204 | Подшипник | 2 | --- | Под заказ | Нет на складе | |||
| 14 | 05-1701032 | Вал первичный | 1 |  |
Ссылка на карточку детали | Под заказ | 175.74 тнг. | ||
| 15 | 05-1701223 | Втулка | 1 |  |
Ссылка на карточку детали | Под заказ | 8 922 тнг. | ||
| 16 | 05-2401011 | Корпус | 1 |  |
Ссылка на карточку детали | Под заказ | 62 156 тнг. | ||
| 17 | 05-1701013 | Прокладка | 1 |  |
Ссылка на карточку детали | Под заказ | 564 тнг. | ||
| 18 | 05-1701012 | Крышка | 1 | --- | Под заказ | Нет на складе | |||
| 19 | КольцоБ15 | Кольцо | 2 | --- | Под заказ | Нет на складе | |||
| 20 | Проволока1,0-0-С | Проволока 1,0-0-С | 3 | --- | Под заказ | Нет на складе | |||
| 21 | Штифт4х30.65Г | Штифт | 3 | --- | Под заказ | Нет на складе | |||
| 22 | 05-1702022 | Вилка | 1 |  |
Ссылка на карточку детали | Под заказ | 8 324 тнг. | ||
| 23 | 05-1701375 | Пружина | 3 | --- | Под заказ | Нет на складе | |||
| 24 | Шарик7,938-100 | Шарик 7,938-100 | 3 | --- | Под заказ | Нет на складе | |||
| 25 | 05-1702123 | Валик | 1 | --- | Под заказ | Нет на складе | |||
| 26 | 05-1702024 | Поводок | 1 |  |
Ссылка на карточку детали | Под заказ | 3 806 тнг. | ||
| 27 | 05-1701317 | Шпонка | 1 | --- | Под заказ | Нет на складе | |||
| 28 | 05-1701314 | Блок-шестерня | 1 |  |
Ссылка на карточку детали | Под заказ | 26 028 тнг. | ||
| 29 | 2Б.25 | Кольцо | 1 | --- | Под заказ | Нет на складе | |||
| 30 | 305 | Подшипник | 1 | --- | Под заказ | Нет на складе | |||
| 31 | 05-1701252 | Вал вторичный | 1 |  |
Ссылка на карточку детали | Под заказ | 51 956 тнг. | ||
| 31 | 05-1701250 | Вал | --- | --- | Под заказ | Нет на складе | |||
| 32 | 05-1601024-01 | Втулка | 1 | --- | Под заказ | Нет на складе | |||
| 33 | Шплинт4х36.019 | Шплинт | 1 | --- | Под заказ | Нет на складе | |||
| 34 | ГайкаМ20х1,5.6Н.6.019 | Гайка | 1 | --- | Под заказ | Нет на складе | |||
| 35 | Крыльчатка | Крыльчатка | 1 | --- | Под заказ | Нет на складе | |||
| 36 | БолтМ8-6gх20.88.35.019 | Болт | 4 | --- | Под заказ | Нет на складе | |||
| 37 | Шайба8Т | Шайба 8Т | 4 | --- | Под заказ | Нет на складе | |||
| 38 | 05-1701060 | Стакан | --- |  |
Ссылка на карточку детали | Под заказ | 13 080 тнг. | ||
| 38 | 05-1701062 | Стакан | 1 |  |
Ссылка на карточку детали | Под заказ | 10 771 тнг. | ||
| 39 | 05-1701373 | Прокладка | 4 |  |
Ссылка на карточку детали | Под заказ | 234 тнг. | ||
| 40 | 05-1701373-01 | Прокладка | 6 |  |
Ссылка на карточку детали | Под заказ | 234 тнг. | ||
| 41 | 304 | Подшипник | 1 | --- | Под заказ | Нет на складе | |||
| 42 | В52 | Кольцо ГОСТ 13943-86 | 1 | --- | Под заказ | Нет на складе | |||
| 43 | 204 | Подшипник | 2 | --- | Под заказ | Нет на складе | |||
| 44 | 05-1701203 | Шайба | 2 |  |
Ссылка на карточку детали | Под заказ | 643 тнг. | ||
| 45 | 05-1701212 | Колесо зубчатое | 1 | --- | Под заказ | Нет на складе | |||
| 46 | 05-1701214 | Колесо зубчатое | 1 | --- | Под заказ | Нет на складе | |||
| 47 | 05-1701216 | Колесо зубчатое | 1 |  |
Ссылка на карточку детали | Под заказ | 11 473 тнг. | ||
| 48 | 05-1701219 | Колесо зубчатое | 1 |  |
Ссылка на карточку детали | Под заказ | 22 546 тнг. | ||
| 49 | 05-1701182 | Вал | 1 |  |
Ссылка на карточку детали | Под заказ | 9 392 тнг. | ||
| 50 | Шарик7,144-40 | Шарик | 12 | --- | Под заказ | Нет на складе | |||
| 51 | 05-1702053 | Шток | 1 | --- | Под заказ | Нет на складе | |||
| 52 | 05-1702050 | Вилка | 1 | --- | Под заказ | Нет на складе | |||
| 53 | 05-1702112 | Валик | 1 | --- | Под заказ | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
